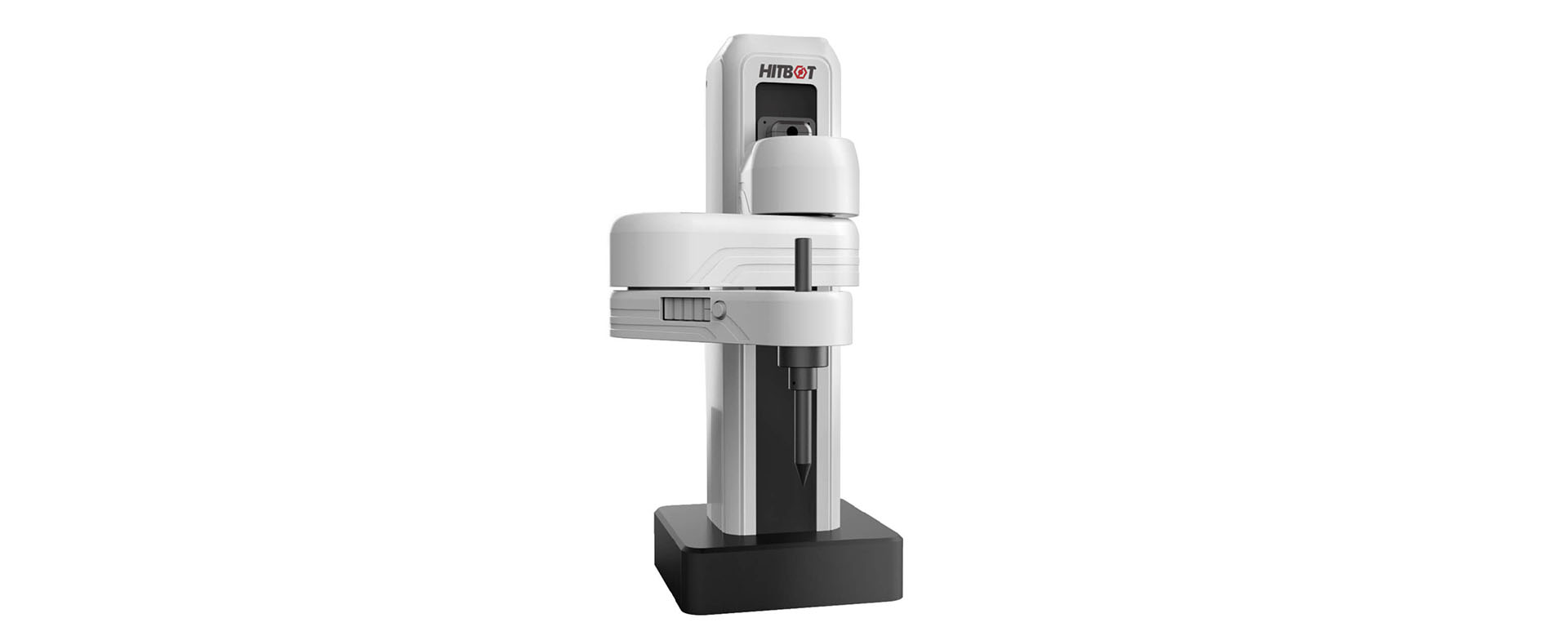

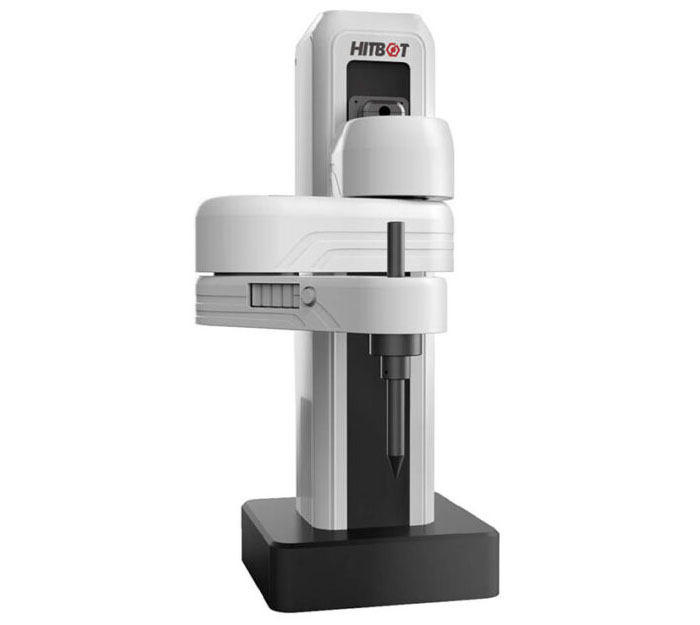

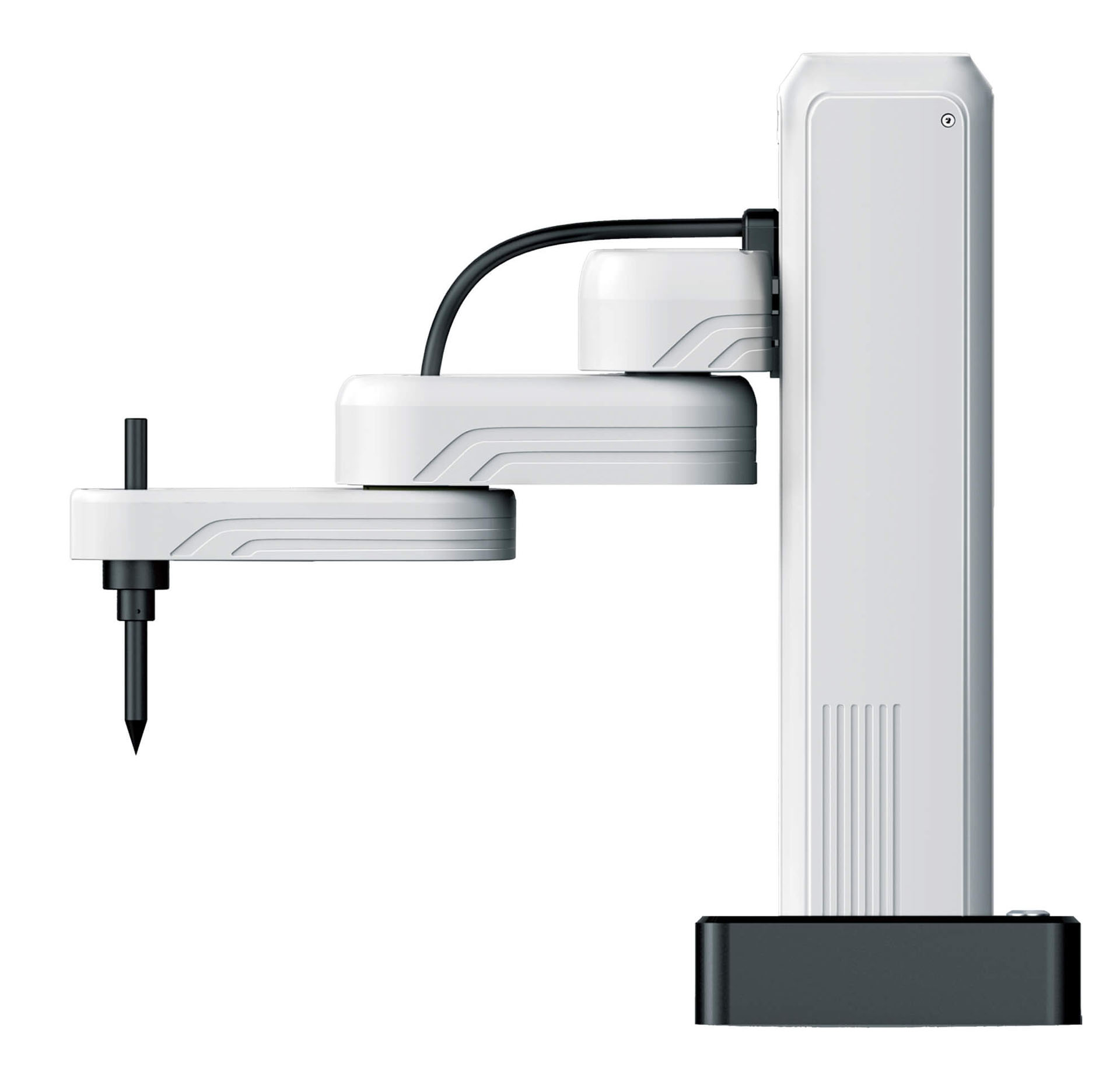

Z-Arm 1522
首頁 / 協作機械臂 / Z-Arm 1522
產品描述
型號參數
資料下載
產品描述
Z-Arm 1522 核心參數
| ±0.1mm | 0.5Kg |
| 重復定位精度 | 最大負載 |
| 220mm | 150mm |
| 臂長（1軸 + 2?軸） | Z?軸行程 |

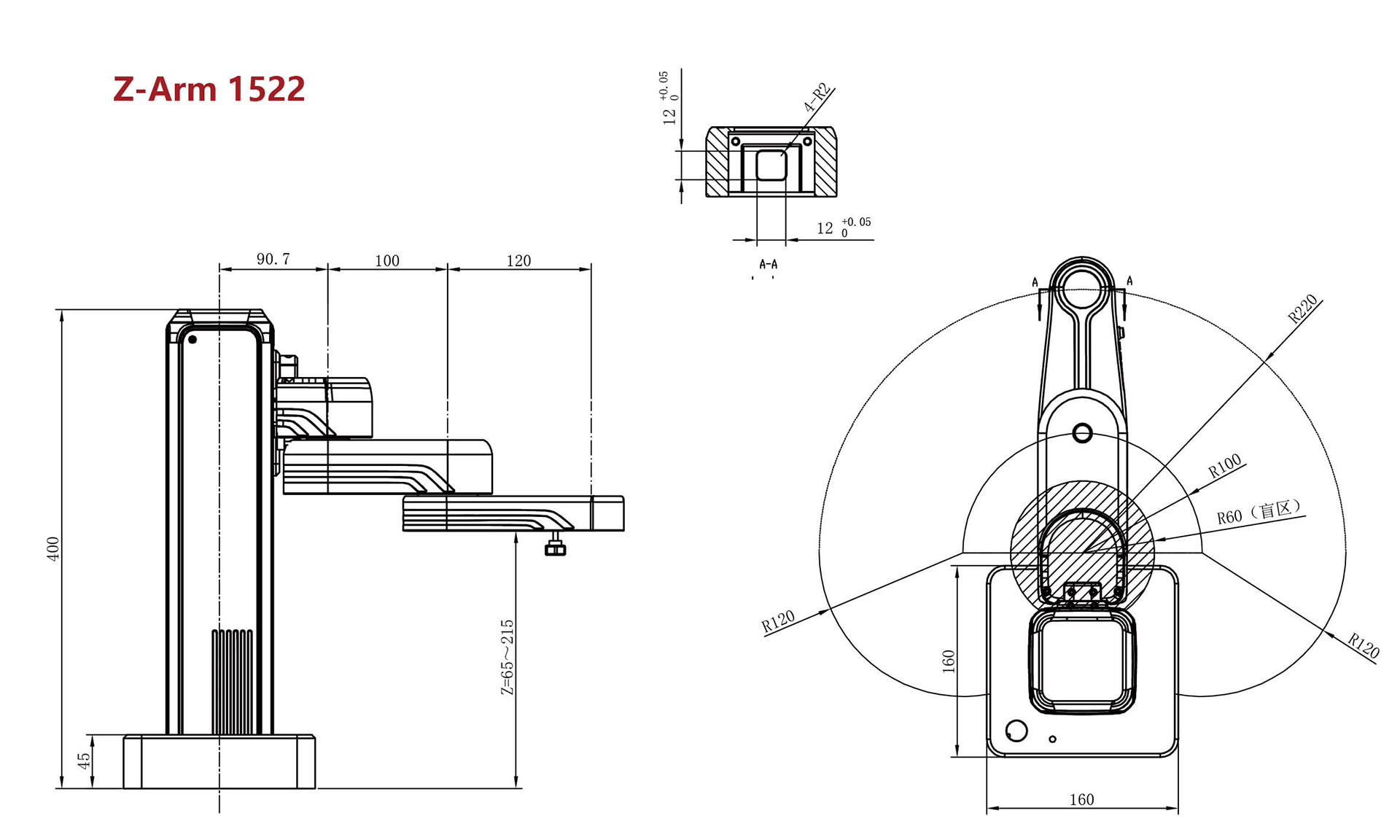

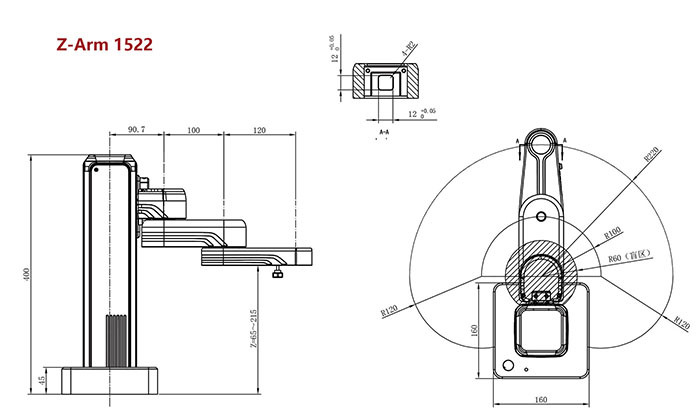

| *范圍尺寸圖 |
 |
產品亮點
- ① PC/APP應用，融合了Blockly編程，進一步提升操作體驗面向教育市場
- ② 外觀更小巧，價格更親民，進一步降低了1/3的價格
- ③ 多功能機械臂，滿足無限創造力寫字、繪畫、3D打印、雕刻… …
- ④ 繼承了Z-Arm系列的所有優點安全寫作、空間利用、易于部署，應用簡單
產品應用
型號參數
| 1軸 | 臂長 | 100mm |
| 旋轉范圍 | ±90° | |
| 2軸 | 臂長 | 120mm |
| 旋轉范圍 | ±150° | |
| Z軸 | 行程 | 150mm |
| R軸（選配） | 旋轉角度范圍 | ±180° |
| 線速度 | 500mm/s | |
| 重復定位精度 | ±0.1mm | |
| 標準負載 | 0.3kg | |
| 最大負載 | 0.5kg | |
| 自由度 | 3 | |
| 電源 | 220V/110V 50-60HZ 是配置24V | |
| 通訊 | 串口 | |
| 可拓展性 | 支持 | |
| 數字量輸入 | ≤14 | |
| 數字量輸出 | ≤22 | |
| 模擬量輸入 | ≤6 | |
| 模擬量輸出 | 0 | |
| 整機高度 | 400mm | |
| 主機重量 | 4.8kg | |
| 底座外形尺寸 | 160*160*45mm | |
| 碰撞檢測 | 支持 | |
| 拖動示教 | 支持 | |
資料下載
Z-Arm-1522 核心參數
| 1軸 | 臂長 | 100mm |
| 旋轉范圍 | ±90° | |
| 2軸 | 臂長 | 120mm |
| 旋轉范圍 | ±150° | |
| Z軸 | 行程 | 150mm |
| R軸（選配） | 旋轉角度范圍 | ±180° |
| 線速度 | 500mm/s | |
| 重復定位精度 | ±0.1mm | |
| 標準負載 | 0.3kg | |
| 最大負載 | 0.5kg | |
| 自由度 | 3 | |
| 電源 | 220V/110V 50-60HZ 是配置24V | |
| 通訊 | 串口 | |
| 可拓展性 | 支持 | |
| 數字量輸入 | ≤14 | |
| 數字量輸出 | ≤22 | |
| 模擬量輸入 | ≤6 | |
| 模擬量輸出 | 0 | |
| 整機高度 | 400mm | |
| 主機重量 | 4.8kg | |
| 底座外形尺寸 | 160*160*45mm | |
| 碰撞檢測 | 支持 | |
| 拖動示教 | 支持 | |
產品亮點
應用場景
